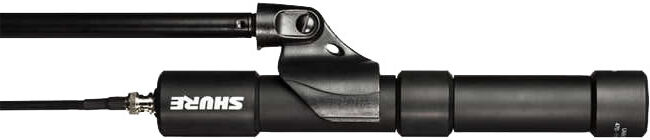

SHURE - UA860SWB
Antenne passive omni-directionelle, UHF large bande (470 à 1100MHz).
Informations
- Codart : UA860S
Propriétés techniques
- Poids unitaire : 275g
- Dimensions unitaires : L 284 x Ø 39mm
Documents à télécharger
Détails produit
GÉNÉRALITÉS
L’antenne UA860SWB de Shure est une antenne UHF omnidirectionnelle passive à large bande. L’antenne UA860SWB résiste aux intempéries et peut être utilisée à l’extérieur.
INSTRUCTIONS D’INSTALLATION
Sélection de câble
Déterminer la longueur de câble nécessaire pour connecter l’antenne UA860SWB à un récepteur ou émetteur. Utiliser uniquement des câbles à faible perte de 50 Ω (RG-8X ou équivalent).
Shure recommande les câbles coaxiaux suivants pour le montage des antennes à distance :
- Câble prolongateur UA825 (7,6 m).
- Câble prolongateur UA850 (15.2 m).
- Câble prolongateur UA8100 (30,4 m).
REMARQUE : Shure recommande l’utilisation de l’amplificateur en ligne UA830SWB avec sélecteur de gain réglable pour compenser les longueurs de câble ci-dessus.
CARACTÉRISTIQUES
- Courbe de réponse RF : 470 à 1100 MHz
- Rapport d’ondes stationnaires (ROS) : <2:1 référencé to 50Ω Configuration
- Omnidirectionnelle bipolaire : Connecteur Femelle, type BNC
- Adaptateur fileté : Résistant aux chocs, avec filetage standard (UNS) 5/8 po -27
