Focusrite - RedNet D16R

Interface 16 canaux AES/EBU vers et depuis un réseau Dante, parfait comme passerelle entre consoles numériques, amplificateurs de puissance ou tout autre équipement audio AES3 et Dante

Propriétés techniques

Dimensions unitaires : 44,5 x 482,6 x 263 mm
Poids unitaire : 3,84 kg
Consommation électrique : 10 W

Documents à télécharger

Détails produit

La Focusrite RedNet D16R est une interface 1U pour rack 19 pouces dotée de 16 canaux AES/EBU vers et depuis un réseau audio Dante, ce qui est parfait comme passerelle entre consoles numériques, amplificateurs de puissance ou tout autre équipement audio AES3 et un réseau Dante. Les deux connecteurs Ethernet (principal et secondaire) de la face arrière assurent une fiabilité maximale du réseau avec une bascule transparente sur un réseau de secours dans le cas peu probable d’une panne de réseau. Ces ports peuvent également servir à brancher en cascade des unités supplémentaires cas de fonctionnement en mode commuté.

Sample Rate Range
32 to 216 kHz
Gain Error
-0.3dB
Dynamic Range
> 138dB (-60 dBFS method)
THD N
< -130dB (0.00003); 0 dBFS input
Latency
11 to 45 samples (network and input sample rate dependent).

DIGITAL PERFORMANCE

Supported Sample Rates : 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (-4 / -0.1 / 0.1 / 4.167) at 24 bit
Clock Sources : Internal, Word Clock, DARS, AES input 1-2, AES input 9-10 or from Dante Network Master

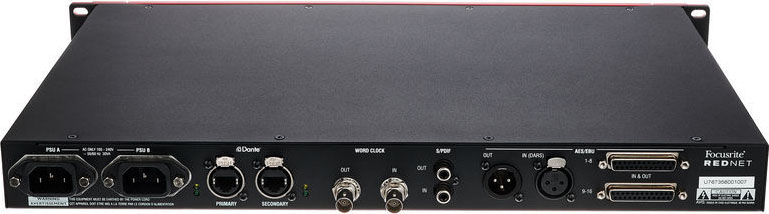

REAR PANEL CONNECTIVITY

Channel Count : 2 x 2 S/PDIF Channels (reduces AES/EBU input channels)
Input And Output : 2 x DB-25 connectors (AES59 Combined I/O / Tascam Digital)
Alternate Input (Optional DARS) : 1 x Female XLR (replaces DB-25 channels 1-2)
Alternate Output : 1 x Male XLR (duplicates DB-25 channels 1-2)
Input : 1 x RCA phono socket (replaces DB-25 channels 3-4)
Output : 1 x RCA phono socket (switchable, duplicates any DB-25 channel pair)
PSU : 2 x IEC Inputs with retaining clips
Network : 2 x etherCON NE8FBH-S, also compatible with standard RJ45 connectors
AES/EBU Channel Count : 16 x 16 AES/EBU channels

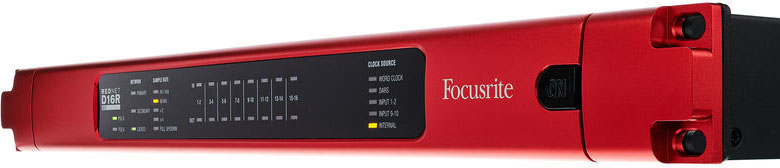

FRONT PANEL INDICATORS

Primary PSU (A) : Green LED. Illuminates when an AC input is applied and all DC outputs are present.
Secondary PSU (B) : Green LED. Illuminates when an AC input is applied and all DC outputs are present.
Sample Rate : Orange LED for each: 44.1 kHz, 48 kHz, x2, x4.
Pull Up/Down : Orange LED. Indicates unit is set to operate on a Dante pull up/down domain.
Signal Indicators : 16 Green LEDs, 8 input/8 output indicators. Illuminate @ -126dBFS.
Secondary Network : Green LED. Indicates that a network connection is present on secondary port when in redundant mode
Network Locked : Green LED. When unit is network slave, shows valid network lock
Clock Source : Orange LED for each: Internal, Word Clock, DARS, Input 1–2 and Input 9–10

NETWORK MODES
